加工图选项卡概述

    加工图选项卡可新建、编辑和管理标记所需的加工图代号。加工图代号为简单的符号，代表某种材料的加工图。在这里可以把代号和AutoCAD文档中的加工图建立关联关系，双击“当前工作加工图列表”中的表头可在AutoCAD中实时跳转到相应的区域。


加工图概述
    加工图的代号一般取为简短的字母，它将出现在标记文字的末尾。加工图图号为图纸的真实图号，在生成材料表时软件会用加工图图号来替代简短代号。概要是对材料的特点的概要描述，可以让工程师在给标记文字赋值加工图号时思路更清晰。

加工图工具栏介绍

1.新建按钮
点击新建一个新的加工图。

2.删除按钮
点击删除在”当前工作加工图列表“选中的加工图。

3.截图关联按钮
在”当前工作加工图列表“中选中某加工图，点击此按钮在AutoCAD中点选两点，所选的区域就可以和加工图建立关联。在加工图列表的表头双击某加工图，即可在AutoCAD中跳转。

4.清除加工图图号按钮
在AutoCAD中选择标记，删除标记文字后面的加工图赋值。


5.更换加工图号按钮

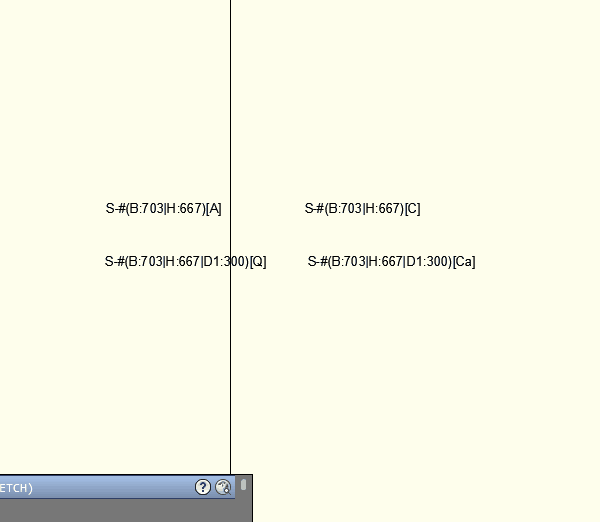

将所选标记文字的加工图图号统一换为当前选中的加工图图号。
